Оптические чипы будущего: как кремниевая фотоника преодолевает барьеры скорости и энергии в обработке данных

Современная цифровая эпоха диктует всё более жёсткие требования к скорости, энергоэффективности и объёму обрабатываемой информации. Существующая электроника сталкивается с пределами физики, особенно когда дело касается масштабируемости и тепловых потерь. Чтобы преодолеть эти ограничения, учёные всё чаще обращаются к фотонике — науке о передаче и обработке данных с помощью света. Одним из наиболее перспективных направлений в этой области стало создание программируемых кремниевых чипов для полностью оптической обработки сигналов, способных заменить традиционные электронные компоненты в ряде задач.

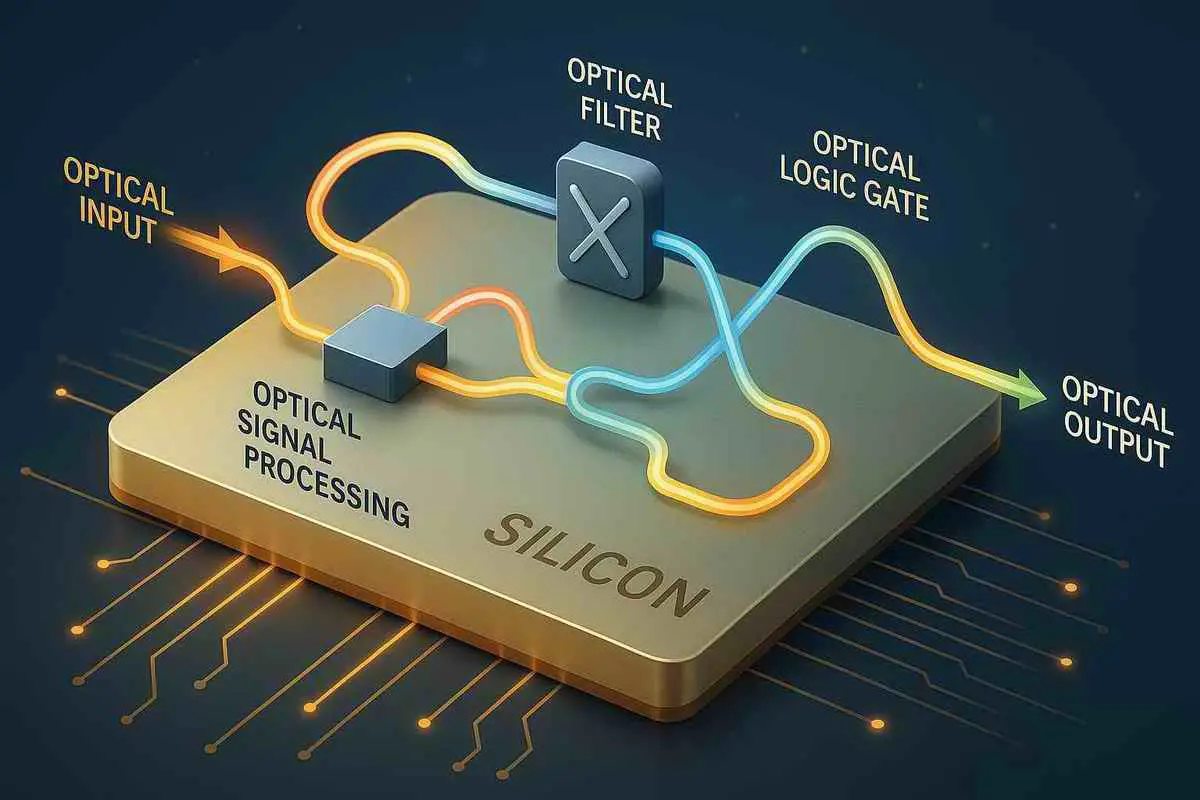

Разработка, проведённая группой исследователей из ведущих китайских университетов, представляет собой интегрированный чип, который может выполнять такие ключевые функции, как оптическая фильтрация, логическая обработка и регенерация сигналов. Это стало возможным благодаря использованию кремниевой фотоники — технологии, объединяющей достижения микроэлектроники и оптики. Она предлагает совместимость с существующими производственными платформами, малые габариты, устойчивость к помехам и минимальные потери при передаче сигнала.

В отличие от традиционного оптико-электро-оптического подхода, который требует многократного преобразования сигнала между световой и электрической формой, полностью оптическая архитектура позволяет выполнять обработку данных напрямую в оптическом домене. Это устраняет узкие места, связанные с задержками, энергопотреблением и параллелизмом. Ключевой особенностью данной разработки стало использование кремниевых волноводов со сверхнизкими потерями и усовершенствованных микрорезонаторов, способных поддерживать высокую добротность и точную настройку полосы пропускания.

Инженеры внедрили инновационные архитектуры: гребневые и щелевые волноводы, многомодовые каналы и симметричные резонаторы с контролем временной четности. Эти компоненты обеспечивают широкие возможности по управлению светом на кристалле, включая возможность перестройки спектра, фильтрации и логического анализа данных с оптической скоростью. Были достигнуты скорости до 100 Гбит/с на канал и совокупная производительность до 800 Гбит/с.

Технология демонстрирует не только высокую скорость, но и адаптивность. Программируемость чипа позволяет настраивать его под разные форматы модуляции, включая DPSK, OOK и QPSK. Встроенные логические блоки обеспечивают реализацию полного набора логических операций, а системы регенерации позволяют компенсировать искажения и восстанавливать сигнал даже в условиях высоких нагрузок.

Для достижения таких характеристик пришлось преодолеть несколько фундаментальных проблем кремниевой платформы, включая двухфотонное поглощение, тепловые и оптические перекрёстные помехи, а также ограничения по мощности нелинейных эффектов. Это удалось благодаря новому подходу к корпусированию, термостабилизации и точному управлению геометрией волноводов.

Результатом стал компактный восьмиканальный чип, включающий более 130 оптических и электронных компонентов на одной подложке. Он способен обрабатывать сигнал в реальном времени и выполнять задачи, ранее доступные только более громоздким и энергоёмким системам.

Создание такого чипа прокладывает путь к новому поколению фотонных процессоров. В отличие от традиционных CPU и GPU, фотонные схемы оперируют с данными со скоростью света и без потерь на тепло. Это делает их особенно перспективными для телекоммуникаций, квантовых вычислений, сенсорных систем, радиолокации и медицинской диагностики.

В будущем ожидается, что дальнейшие усовершенствования в материалах, наноинжиниринге и алгоритмах управления позволят достичь ещё большей плотности интеграции и функциональности. Кремниевые фотонные чипы могут стать основой не только для сверхбыстрого интернета и 6G, но и для принципиально новых вычислительных платформ, в которых свет станет главным носителем логики и памяти.

Этот технологический прорыв символизирует поворотный момент в эволюции информационных систем. От электроники к фотонике, от медленных транзисторов к световым логическим вентилям, от узких полос пропускания к спектральной прозрачности — будущее обработки данных уже мерцает в фотонных микросхемах.
